Prueba de presiometro tipo MENARD ASTM-D4719

27 de abril de 2023

Los ensayos presiométricos de tipo Menard son ensayos de esfuerzo-deformación que permiten obtener las características geotécnicas del suelo referidas a su deformabilidad y resistencia (módulo presiométrico, presión de fluencia y presión límite).

Objetivo

El objetivo de la prueba es obtener el Módulo de elasticidad (Ep), la presión límite (Pl) y el esfuerzo horizontal de un material de suelo, esto puede ser en cuestión de algunas horas dado a los resultados obtenidos durante la prueba en sitio y que comparado con el tiempo que se tardaría en ensayar una probeta del mismo material, se convierte en muy práctico.

Por lo tanto, se puede calcular la carga admisible del suelo a partir de la presión límite o presión a la cual el terreno entra en la fase de fluencia cuando se somete a una presión radial horizontal, y el asiento a partir del módulo presiométrico.

Procedimiento para la prueba en sitio.

Para llevar a cabo de manera adecuada la prueba de presiometro tipo MENARD en sitio, se deben conocer y realizar las siguientes actividades:

1. Se debe conocer el tipo de suelo a ensayar, esto con el objetivo de elegir adecuadamente la herramienta de perforación, tipo de sonda a utilizar.
2. La prueba se realiza en una perforación previamente realizada por medio de equipo de longyear, mobile drill o similar, es importante que, durante la perforación las paredes del barreno sean mínimamente alteradas para que los resultados obtenidos sean confiables.

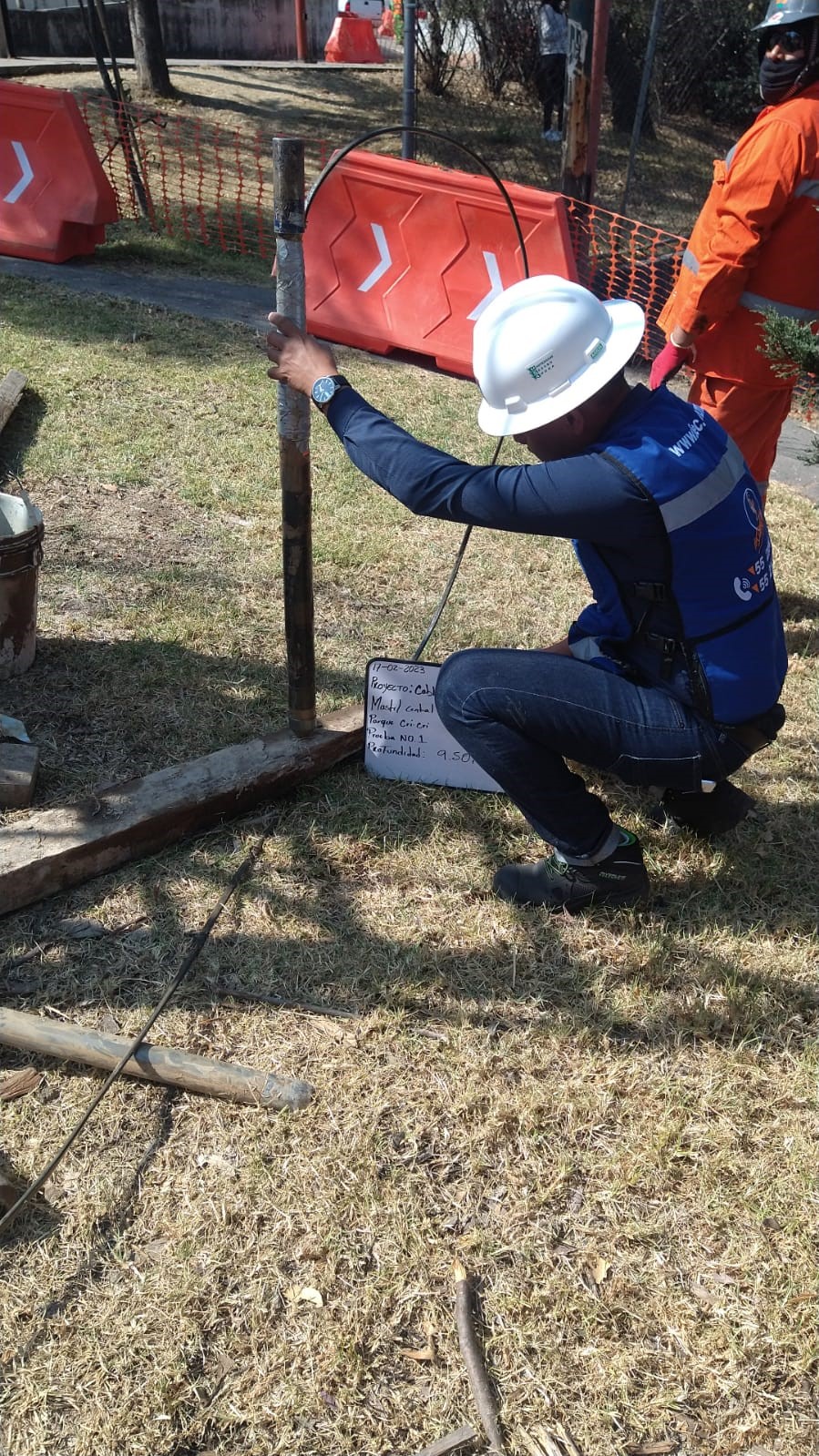

3. Introducción de sonda hasta la profundidad de prueba, la utilización de ademes metálicos recuperables es de gran importancia, esto para salvaguardar la integridad del equipo de medición.
4. Inflado de la sonda por medio incrementos graduales a través de la consola central de operación, estos incrementos son programados dependiendo del tipo y estado natural de suelo a ensayar.
5. Elaboración de registro de volúmenes y presiones ejercidas al suelo circundante a la sonda, hasta alcanzar la fluencia del suelo.
6. Desinflado y retiro de la sonda de la cavidad en el suelo.
7. Limpieza y revisión de su estado físico de la sonda al estar en superficie.
8. Interpretación de los datos y generación de informe.
